一、產品簡介

多路交流電流采集模塊，最多可同時采集15路交流電流，采集速度達到13.3次/秒。高精度測量交流電流，精度達0.2級。RS485數字通信接口，采用國際標準Modbus-rtu通訊協議，可與各種PLC、HMI、組態軟件實現組網。

二、技術參數

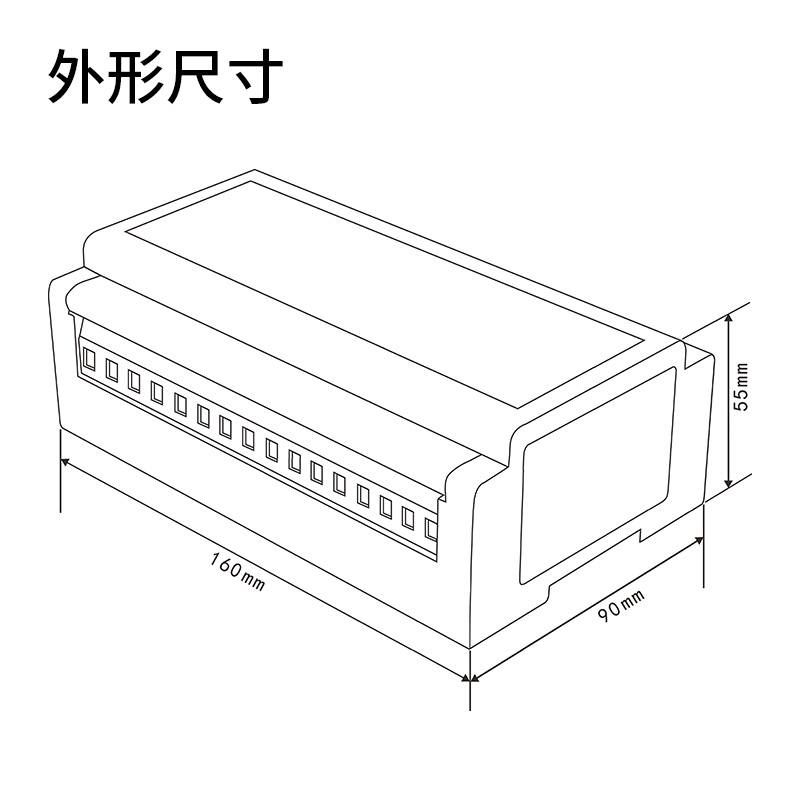

三、外形尺寸

四、通信參數設置

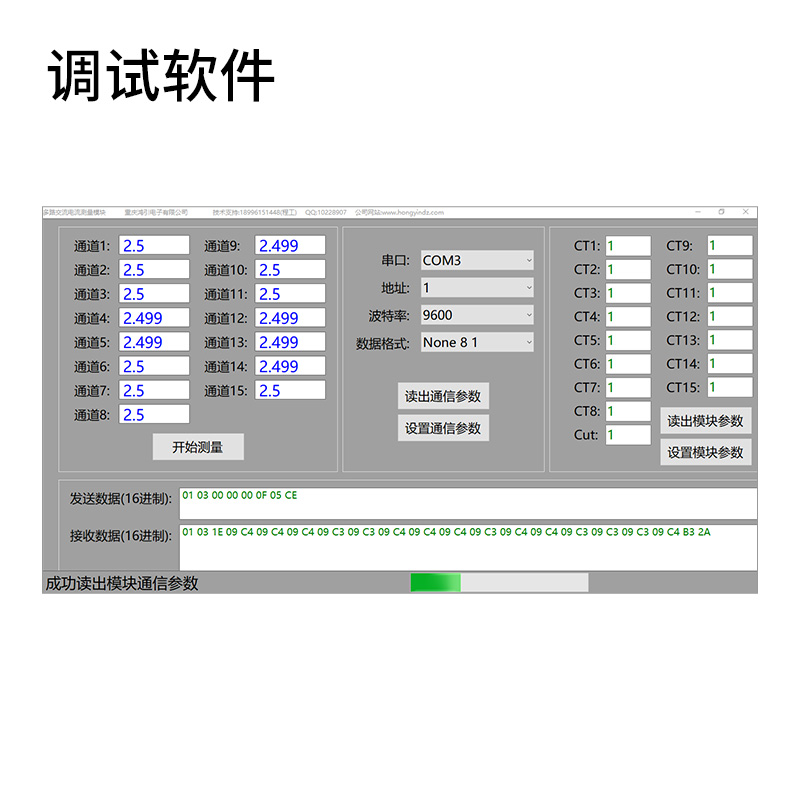

儀表地址，波特率，數據格式通信電流模塊上位機軟件設置或出廠前按用戶要求設置好參數。電流采集模塊上位機軟件也可作為調試軟件，可以讀出15個電流通道的電流值。

軟件使用說明：串口選擇，選擇與模塊相連的電腦所用的串口號為；把波特率，數據格式，儀表地址選擇到要設置參數，點設置通信參數，等待幾秒鐘，模塊就設置到了選擇參數，設置成功與否，軟件最下面的狀態欄會有提示說明。

五、RS485通訊

5.1 通信協議

(1) RS485通訊接口，異步半雙工模式。

(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3) 數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位。

RS485接口；連接類型：異步，半雙工；國際標準Modbus-RTU協議，儀表地址：1~247，波特率：2400、4800、9600、19200，數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同。通信參數通過上位機軟件設置。

報文格式說明：

命令04H(或03H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte  +  2byte   +   2byte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令： 04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                1byte + 1byte +   1byte   +    nbyte  +   2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

5.2 通信報文舉例：

讀數據寄存器(功能代碼03H/04H)：讀第2路電流值，電流4.500A，儀表地址為1。

主機讀數據幀：

儀表回應數據幀：

5.2 Modbus通信寄存器地址表

說明：

讀出的電流為二次側的電流值，固定3位小數位，二次側的電流值=讀出值/1000，一次側的電流值=讀出值×電流互感器變比/1000。

六、接線端子圖

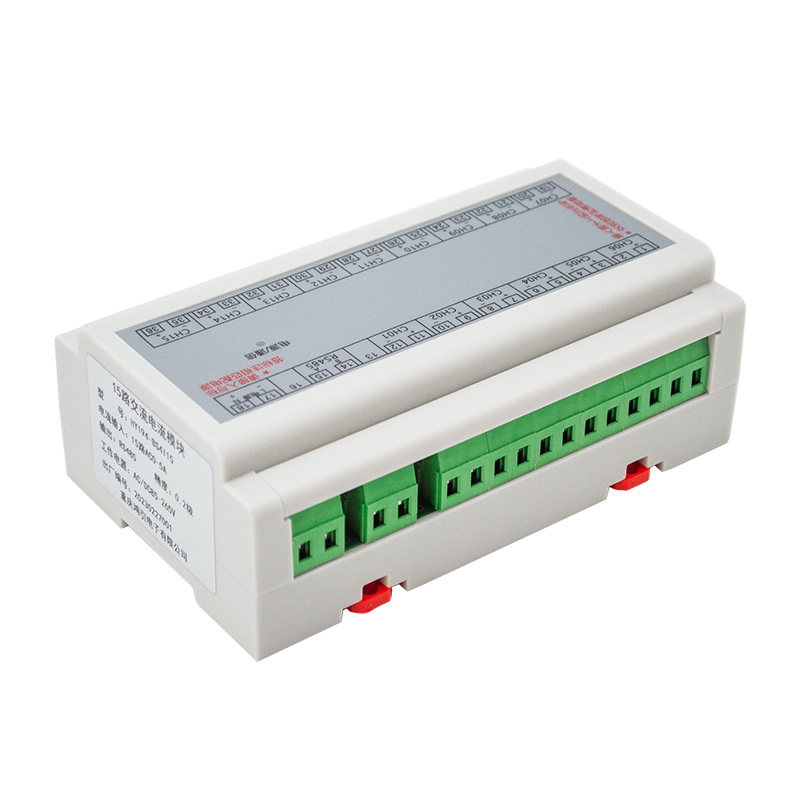

附錄A：產品圖片

附錄B：參數設置軟件

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=97

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=98
